Baudouin-moottorikäyttöiset dieselgeneraattorisarjat

Mitä Baudouin Powered -valikoimamme kattaa

Baudouin-moottorit ovat ranskalaissuunniteltuja teollisuusdieseleitä, joissa on korkeapaineinen yhteispaineruiskutus, tehokas turboahdin ja välijäähdytys, vaihdettavat märkäsylinterivaippa ja moniturbokokoonpano isommissa malleissa. Tämä arkkitehtuuri tukee 0–100 %:n kuormanottoa ja vakaata tehoa korkeassa korkeudessa, korkeassa lämpötilassa, pöly- ja suolasuihkuolosuhteissa.

Rakennamme täydellisen paketin moottorin ympärille: laturi, kytkin, runko, jäähdytys, pakokaasu, polttoainejärjestelmä, ohjauspaneeli ja suojalaitteet. Yksiköt on konfiguroitu ISO 8528 -käyttöluokkiin ja testattu projektin määrittelemän sähköisen suorituskyvyn suhteen.

Tehokaistat ja tyypilliset sovellukset

Ydinkokoonpano

Moottori

• Alkuperäinen Baudouin 4M06, 4M08, 4M10, 4M12, 6M11, 6M12, 6M16, 6M21, 6M33, 8M33, 12M26, 12M33, 12M55, 16M33, 3 generoivaa 30M55 ja 3 20M35 sarjaa.
• Korkeapaineinen yhteispaineruiskutus ja turboahdettu välijäähdytys nopeaan kuormitukseen ja alhaiseen polttoaineenkulutukseen.
• Vaihdettavat märät sylinterivaipat ja standardoidut osat takaavat pitkiä huoltovälejä ja helpottavat huoltoa.

Laturi

• Huoltovapaa harjaton synkroninen laturi, täyskupariset käämit, luokan H eristys.
• IP22–IP23-suojaus vakiona, korkeampi suojaus saatavilla pölyisille tai rannikkoalueille.
• Jännitteen ja taajuuden vakaus sopii IT-laitteille, konesalin kuormituksille ja epälineaarisille teollisuuslaitteille.

Valvonta ja valvonta

• Kaksikielinen LCD-älykäs ohjain, jossa täyden alueen vikasuoja ja automaattinen käynnistys/pysäytys.
• ATS-virransiirto, 4G-etävalvonta, pilvihallinta ja usean yksikön rinnakkaiskäyttö.
• Deep Sea, SmartGen, ComAp tai asiakkaan määrittämät ohjausalustat OEM- ja ODM-projekteihin.

Mallin viite ja mitat

Mallin nimet seuraavat AWT-B-etuliitettä ja päätehon nimellisarvo kW. Alla oleva taulukko näyttää edustavat 50 Hz Stage IIIA -yksiköt; täydellinen luettelo alkaa AWT-B14:stä AWT-B3000:een vastaavilla 50 Hz:n ja 60 Hz:n muunnelmilla.

Noin 1250 kW:n ylittävät yksiköt toimitetaan yleensä avoimina tai integroituina konttivoimaloihin jalanjäljen ja kuljetusrajoitusten vuoksi. Mitat ja painot vaihtelevat kotelon, polttoainesäiliön ja lisävarustevalikoiman mukaan.

Rakennevaihtoehdot

Sama Baudouin-moottorialusta on saatavana useissa kotelomuodoissa, ja sovitamme muodon sivuston mukaan emmekä päinvastoin.

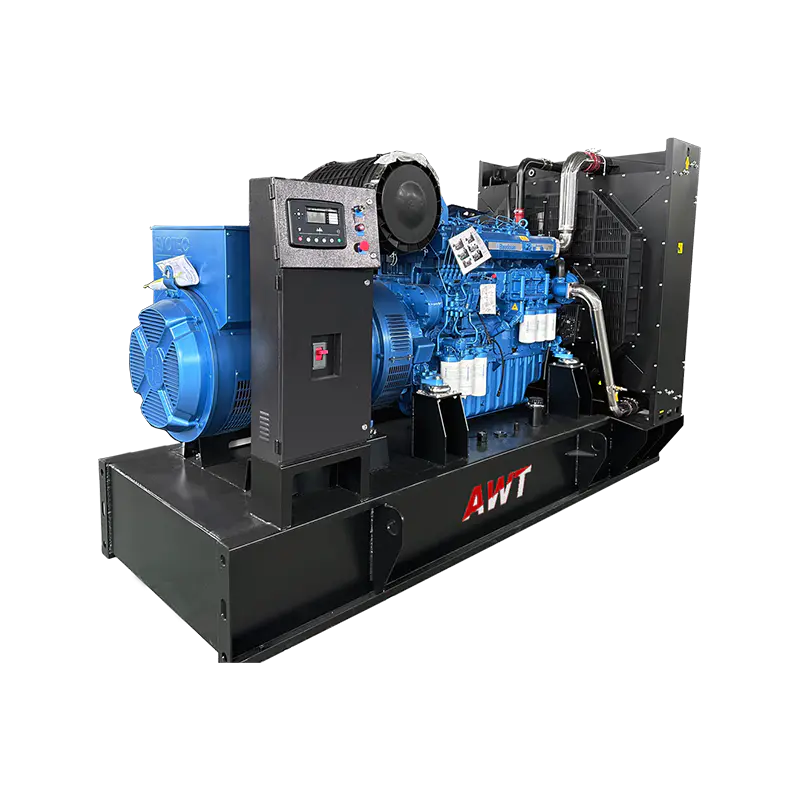

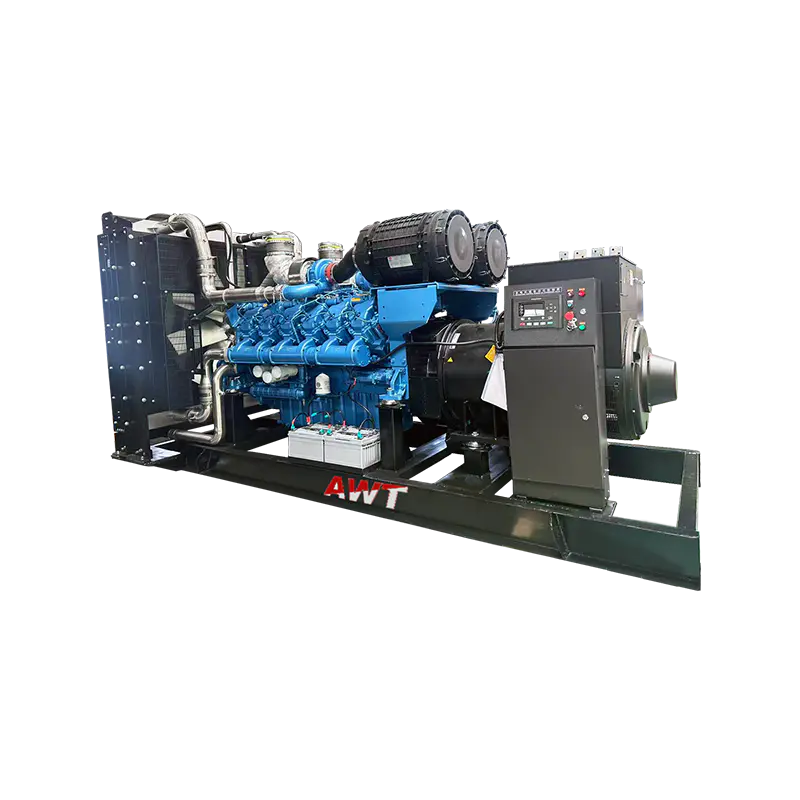

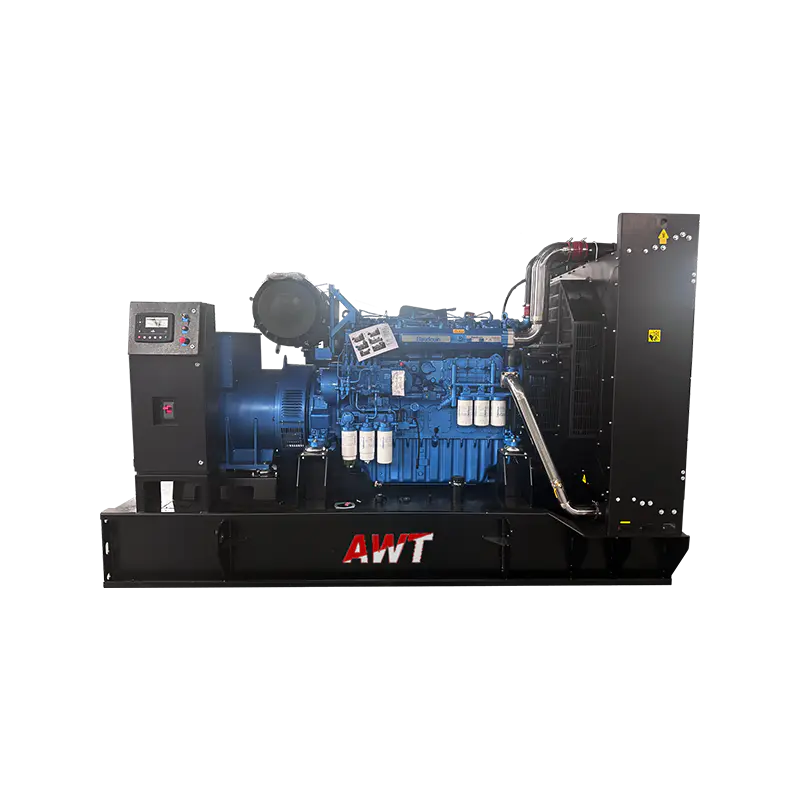

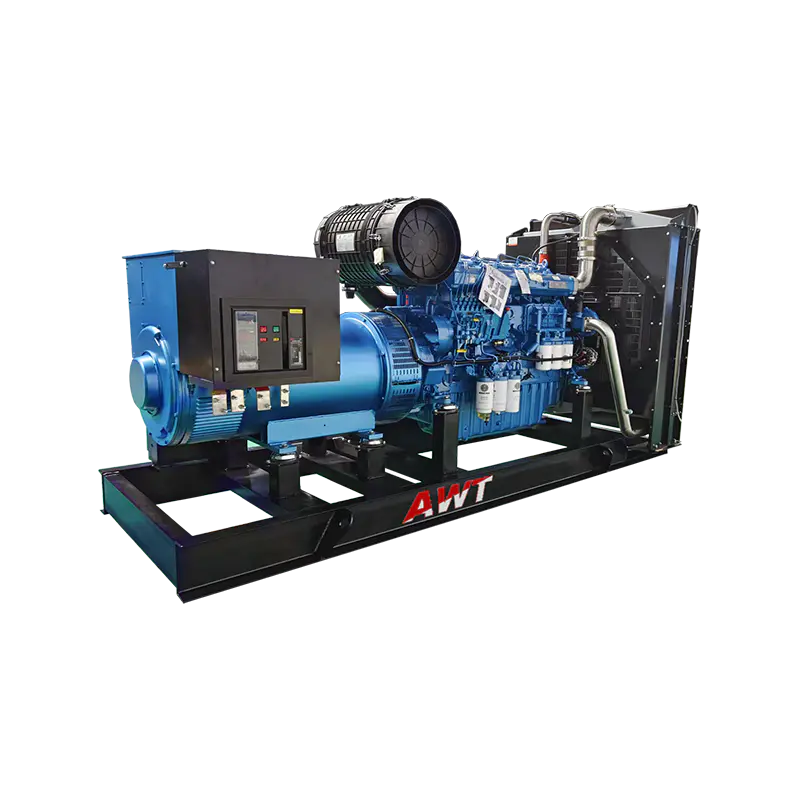

• Avoin tyyppi — laitostiloihin, joissa on olemassa ilmanvaihto ja äänikäsittely tai joissa laite syöttää erillistä kytkinhuonetta. Katso Avaa tyyppiset dieselgeneraattorisarjat .
• Hiljainen tyyppi — kuomu akustisella vuorauksella ja asuinkäyttöön tarkoitettu äänenvaimennin, tyypillisesti ≤75 dB(A) 7 metrin etäisyydellä pienemmissä kehyksissä. Katso Hiljaiset dieselgeneraattorisarjat .
• Trailerin tyyppi — liikkuvat yksiköt rakentamiseen, vuokrakalustoon ja tilapäiseen työmaavoimaan.
• Säiliön tyyppi — ISO-jalanjäljen mukaiset voimalaitokset satamiin, öljykentille, datakeskuksiin ja etäkohteisiin integroiduilla polttoaine-, jäähdytys- ja valvontahuoneilla.

Apujärjestelmät ja valinnaiset lisävarusteet

• Suljetun kierron jäähdytysjärjestelmä, joka on mitoitettu työmaan ympäristön lämpötilaan ja korkeuteen.
• Kolmivaiheinen suodatus polttoaineelle, öljylle ja ilmalle, pöly- ja suolasuihkusuojausvaihtoehdoilla.
• Ammattimaiset tärinänvaimentimet, hiljainen äänenvaimennin ja integroitu perusrunko tärinänvaimennuskiinnikkeillä.
• ATS automaattinen siirtokytkin, rinnakkaiskaappi, 4G-etävalvonta ja pilvihallinta.
• Matalan lämpötilan kylmäkäynnistysesilämmitin, suurennettu polttoainesäiliö, räjähdyssuojattu ja korroosionestomuokkaus.
• Alkuperäiset varaosat ja koko elinkaaren huoltotuki.

Laadunvalvonta ja hyväksyntätestaus

Jokainen Baudouin-moottorisarja läpäisee avainkomponenttien saapuvan tarkastuksen, kokoonpanoprosessin tarkastuksen, sähköturvallisuustarkastukset ja mekaanisten liitosten tarkastuksen. Ennen toimitusta suoritamme täyden kuormituksen testauksen 0–110 % nimelliskapasiteetista, askelkuormitusvasteen testauksen, jatkuvan toiminnan kestävyystestauksen, jännitteen ja taajuuden vakaustestauksen sekä hätäsuojausjärjestelmän tarkastuksen.

Testipöytäkirjat, kytkentäkaaviot, käyttöohjeet ja käyttöönotto-ohjeet toimitetaan lähetyksen mukana. Jos projekti vaatii todistajatestausta tai kolmannen osapuolen tarkastusta, sovitamme aikataulun ja valmistelemme yksikön sovittua hyväksymispöytäkirjaa varten.

Asennus ja sivuston integrointi

• Käyttöpainon mukaan mitoitettu perustus tai sokkeli, jossa on tilaa jäähdyttimen ilmavirralle ja huoltoon pääsylle.
• Pakoputken reititys, joustavat palkeet ja äänenvaimentimen tuki, jotka on suunniteltu pitämään vastapaine moottorin rajoissa.
• Polttoaineen syöttö- ja paluulinjat, päiväsäiliö tai irtotavarasäiliö ja niputtaminen paikallisten määräysten vaatiessa.
• Kaapelin mitoitus, nolla- ja maadoitusjärjestely sekä katkaisijakoordinointi työpaikan jakelukeskuksen kanssa.
• Ohjausliitäntä ATS:ään, kiinteistönhallintaan tai SCADA:hen jännitteettömien koskettimien, Modbusin tai Ethernetin kautta.

Aiheeseen liittyvät moottorialustat

Jos projektissa määritellään eri moottorimerkki, sama integrointi-, kotelointi- ja ohjaustapa koskee koko valikoimaamme, mukaan lukien Cumminsin dieselgeneraattorisarjat , Perkins Powered Diesel Generator Sets, MTU, Volvo, Weichai, Yuchai ja SDEC powered sets.

Tiedot, joita käytämme ratkaisusi määrittämiseen

Baudouin-käyttöisen sarjan kokoa ja lainausta varten käytämme seuraavia projektisyötteitä. Puuttuvat tuotteet vahvistetaan teknisen katsauksen aikana ennen tuotannon julkaisua.

Huolto ja huollettavuus

Baudouin-moottoreissa käytetään standardoituja osia ja helppopääsyisiä huoltopisteitä, mikä pitää rutiinihuollon yksinkertaisena. Toimitamme alkuperäisiä moottorikomponentteja, vaihtovirtageneraattorin osia, ohjaus- ja sähkövaraosia, suodattimia ja kulutusosia, jotka tukevat pitkäaikaista toimintaa ja vähentävät seisokkien riskiä.

Tyypilliset huoltovälit kattavat öljyn ja suodattimen vaihdot, jäähdytysnesteen tarkastukset, polttoainesuodattimen vaihdon, akun ja laturin tarkastuksen sekä vuotuisen kuormitustilan tarkastuksen. Tukitiimimme tarjoaa asennusohjeita, käyttötukea ja teknistä vianetsintää käyttöönoton jälkeen.

Usein kysytyt kysymykset

Minkä tehoalueen rakennat Baudouin-moottoreilla?

Baudouin-moottorivalikoimamme ulottuu 15 kW - 3000 kW 50 Hz ja 60 Hz kokoonpanoissa, jotka kattavat valmiustilan, ensisijaisen ja jatkuvan käytön. Suuremmat, yli 1250 kW:n tehot toimitetaan tavallisesti avoimina tai konttivoimaloina.

Voiko laite toimia rinnakkain toisen yksikön tai verkon kanssa?

Kyllä. Toimitamme rinnakkaiskaappeja ja ohjaimia, jotka tukevat usean yksikön rinnakkaistoimintaa, kuormanjakoa ja synkronointia olemassa olevan jakelujärjestelmän kanssa. Ohjausalusta valitaan vastaamaan sivuston protokollaa.

Mitä testejä tehdään ennen toimitusta?

Jokaiselle yksikölle suoritetaan saapuvien komponenttien tarkastus, kokoonpanotarkastus, sähköturvallisuustarkistukset, täyskuormitustestaus 0–110 % nimelliskapasiteetista, askelkuormitusvastetestaus, kestävyystestaus sekä jännitteen ja taajuuden vakaustestaus. Hätäsuojaustoiminnot tarkistetaan ennen lähettämistä.

Tuetko OEM- ja ODM-räätälöintiä?

Tarjoamme OEM- ja ODM-tuotantoa asiakkaan spesifikaatioiden, suunnitteluvaatimusten ja sovellusympäristöjen perusteella. Räätälöinti kattaa tehon konfiguroinnin, moottorin valinnan, ohjausjärjestelmän integroinnin, kotelon suunnittelun, jännitteen ja taajuuden sekä tuotemerkin.

Mitä asiakirjoja generaattorisarjan mukana toimitetaan?

Toimitukset sisältävät käyttö- ja huolto-oppaat, kytkentäkaaviot, testipöytäkirjat ja käyttöönotto-ohjeet. Lisädokumentaatiota projektin hyväksymistä varten voidaan laatia sovittua tarkastuspöytäkirjaa vastaan.

Miten käsittelet varaosia ja myynnin jälkeistä tukea?

Ylläpidämme vakaata aitoa moottoria, vaihtovirtageneraattoria, ohjausta ja kuluvia osia sekä tarjoamme asennusohjeita, käyttötukea ja teknistä vianetsintää sarjan koko käyttöiän ajan.
